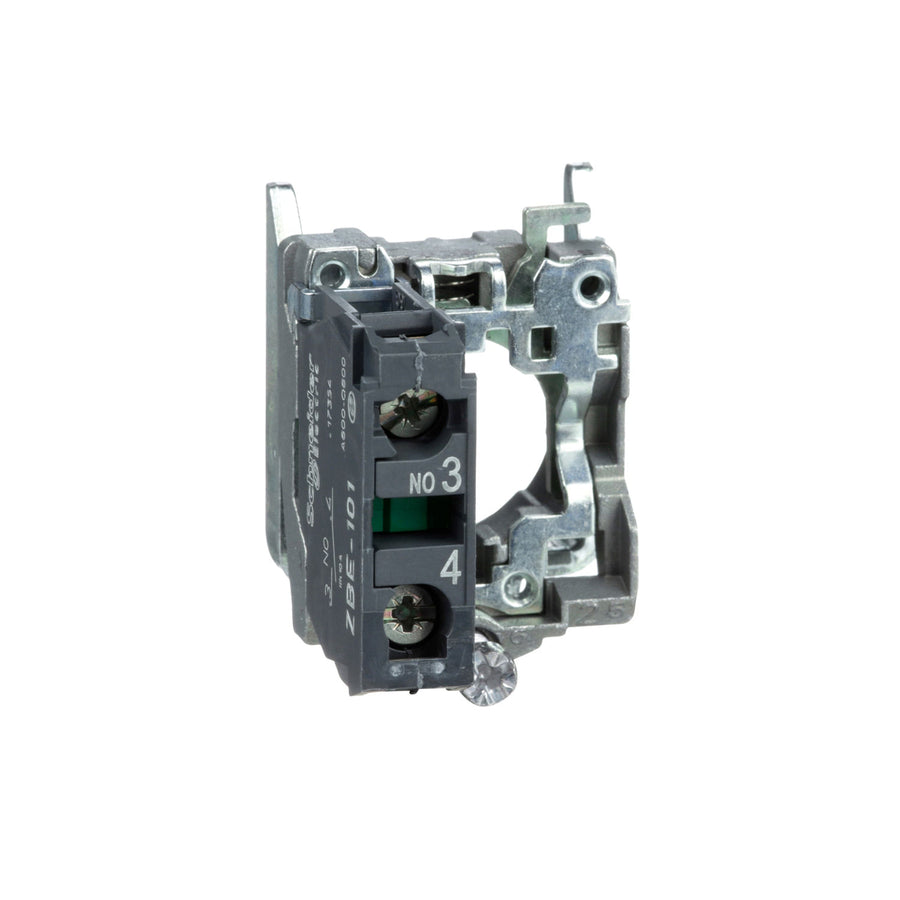

Cuerpo para Botón Pulsador Harmony XB4 de 22mm, 1NA, con Conjunto de Contacto
En existencia
Se envía el siguiente día hábil · si compras antes de las 3:00 p.m.
- Envío gratis desde $2,500 (excepto productos voluminosos), o desde $1,800 con Ruta PEFSA en zonas con cobertura
- Calcula tu envío en el carrito
Recoge gratis en sucursal:
- Ciudad de México · Cómo llegar a Ciudad de México (se abre en otra pestaña)
- Toluca · Cómo llegar a Toluca (se abre en otra pestaña)
- Puebla · Cómo llegar a Puebla (se abre en otra pestaña)
- Querétaro · Cómo llegar a Querétaro (se abre en otra pestaña)
En existencia
- Factura tu compra en línea
- Devoluciones: consulta la política
- Pago seguro: métodos de pago
- Expertos en material y equipo eléctrico
¿Compras por volumen o para un proyecto? Cotiza con un asesor
Características principales
- Corriente Nominal: 10 A
- Grado de Protección IP: IP20
- Línea de Producto: Harmony XB4
- Tipo de Conexión: Terminales de fijación por tornillo
Descripción
¿Buscas un conjunto de cuerpo y contacto robusto y confiable para tu panel de control?
El cuerpo para botón pulsador ZB4BZ101 de la gama Harmony XB4 de Schneider Electric sirve para el control manual de circuitos eléctricos. Este conjunto de cuerpo y contacto, con un contacto normalmente abierto (NA), está diseñado para montaje en paneles con un diámetro de 22 mm.
Beneficios Clave para ti
- Conexión Segura: Terminales de fijación por tornillo para conductores desde 1 × 0.22 mm², con o sin terminal.
- Rendimiento Duradero: Durabilidad mecánica de 5,000,000 ciclos.
- Fácil Integración: Su diseño de subensambles básicos lo hace fácil de montar y combinar con otras cabezas y accesorios de la gama Harmony XB4.
El conjunto ZB4BZ101 está diseñado para uso industrial. Su anillo de fijación es de Zamak y sus contactos, de aleación de plata (Ag/Ni). El funcionamiento de contacto es de "corte lento". Este producto es apto para entornos con temperaturas de funcionamiento de -40 a 70 °C y cuenta con certificaciones UL, CSA, DNV y LROS.
¿Qué es un conjunto de cuerpo y contacto?
Un conjunto de cuerpo y contacto es la parte eléctrica y de montaje de un pulsador o conmutador. El cuerpo es la estructura que se fija al panel, y el bloque de contacto es el componente que se encarga de abrir o cerrar el circuito eléctrico. Este conjunto es la base sobre la cual se instala el cabezal del pulsador.
¿Es este producto compatible con cualquier tipo de cabeza de pulsador?
Este cuerpo y conjunto de contacto está diseñado para ser compatible con los cabezales de pulsador y otros componentes de la gama Harmony XB4 de Schneider Electric, que tienen un diámetro de montaje de 22 mm. Es importante verificar la compatibilidad de los componentes para asegurar un montaje correcto y seguro.
Especificaciones Técnicas Clave
- Marca: Schneider Electric
- SKU: ZB4BZ101
- Tipo de Producto: Conjunto completo de cuerpo/contacto
- Diámetro de Montaje: 22 mm
- Composición de Contactos: 1 normalmente abierto (NA)
- Durabilidad Mecánica: 5,000,000 ciclos
- Material de Contactos: Aleación de plata (Ag/Ni)
- Certificaciones: UL, CSA, DNV, LROS
- Protección contra cortocircuito recomendada: Fusible de cartucho gG de 10 A (IEC 60947-5-1)
Especificaciones de Producto
| Nombre especificación | Valor especificación |
|---|---|
| Línea de Producto | Harmony XB4 |
| Modelo | ZB4BZ101 |
| Tipo de Pieza | Cuerpo de pulsador |
| Corriente Nominal | 10 A |
| Ambiente | TH (tropicalizado) |
| Certificaciones | UL, CSA, DNV, LROS |
| Tipo de Contactos | 1 NA |
| Tipo de Conexión | Terminales de fijación por tornillo |
| Grado de Protección IP | IP20 |
| Diámetro de Montaje | 22 mm |
