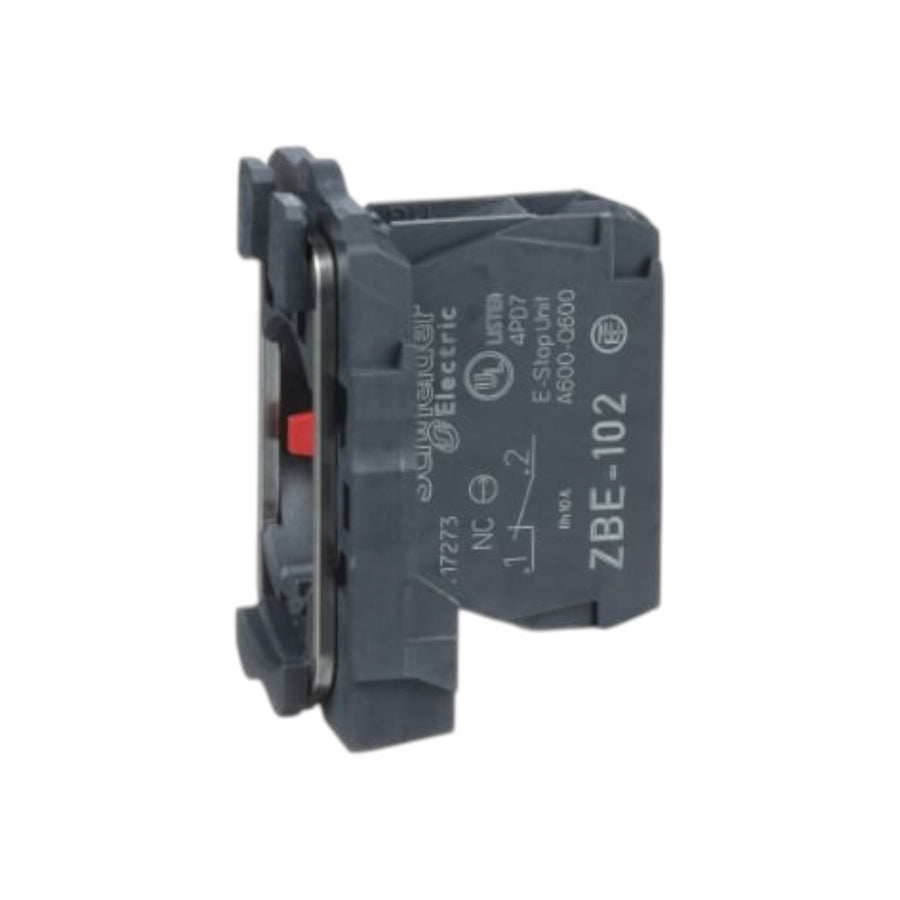

Bloque de Contacto Schneider Electric Harmony ZB5, 1 Contacto NC (Normalmente Cerrado)

¿Necesitas construir o reparar un circuito de control con una lógica normalmente cerrada?

El Bloque de Contacto Schneider Electric ZB5AZ102 es el componente fundamental para tus botoneras y selectores de la serie Harmony. Este cuerpo con un contacto Normalmente Cerrado (NC) te permite implementar funciones de paro, seguridad o señalización de estado de forma rápida, modular y extremadamente fiable.

Beneficios Clave para ti

• Lógica de Control Clara: Un contacto NC es esencial para botones de paro de emergencia y circuitos de seguridad, donde el circuito se abre al ser accionado.
• Montaje Rápido y Fácil: Se acopla a presión ("clip-on") a la base de montaje de la botonera Harmony ZB5, permitiendo un ensamblaje y mantenimiento sin herramientas.
• Conexiones Seguras: Los tornillos de estribo aseguran una excelente sujeción del cable, garantizando una conexión eléctrica fiable y resistente a la vibración.

Este bloque de contacto es el estándar de oro en la industria del control y la automatización. Fabricado con materiales autoextinguibles de alta calidad y contactos de aleación de plata, garantiza una vida útil de millones de operaciones eléctricas. Su diseño cumple con las más estrictas normas internacionales como IEC, UL y CSA, asegurando su aprobación en la fabricación de maquinaria y paneles de control para exportación. La modularidad del sistema Harmony permite apilar múltiples bloques de contacto para crear configuraciones complejas de forma sencilla.

¿Qué significa "Normalmente Cerrado" (NC)?

Un contacto Normalmente Cerrado (o "Normally Closed" en inglés) significa que, en su estado de reposo, el circuito está cerrado y permite el paso de la corriente. Cuando el botón es presionado (accionado), el circuito se abre y la corriente se interrumpe. Es la lógica estándar para los botones de paro.

¿Cómo se instala este bloque de contacto?

Se monta en la parte posterior de un operador (pulsador, selector, etc.) de la serie Harmony ZB5. Primero se instala un cabezal y una base de montaje en el panel, y luego este cuerpo con el bloque de contacto simplemente se "clipea" a la base. Los cables se conectan a los tornillos marcados en el bloque.

Especificaciones Técnicas Clave

• Marca: Schneider Electric
• SKU: ZB5AZ102
• Gama: Harmony ZB5
• Tipo: Cuerpo con bloque de contacto
• Configuración de Contacto: 1 NC (Normalmente Cerrado)
• Montaje: A presión (Clip-on)
• Tipo de Terminal: Tornillo de estribo
• Certificaciones: IEC, UL, CSA

Respalda tu proyecto con la confianza de Schneider Electric y la atención de PEFSA. ¡Pide el tuyo hoy mismo!
