¿Cómo calcular el calibre de cables eléctricos para una instalación segura?

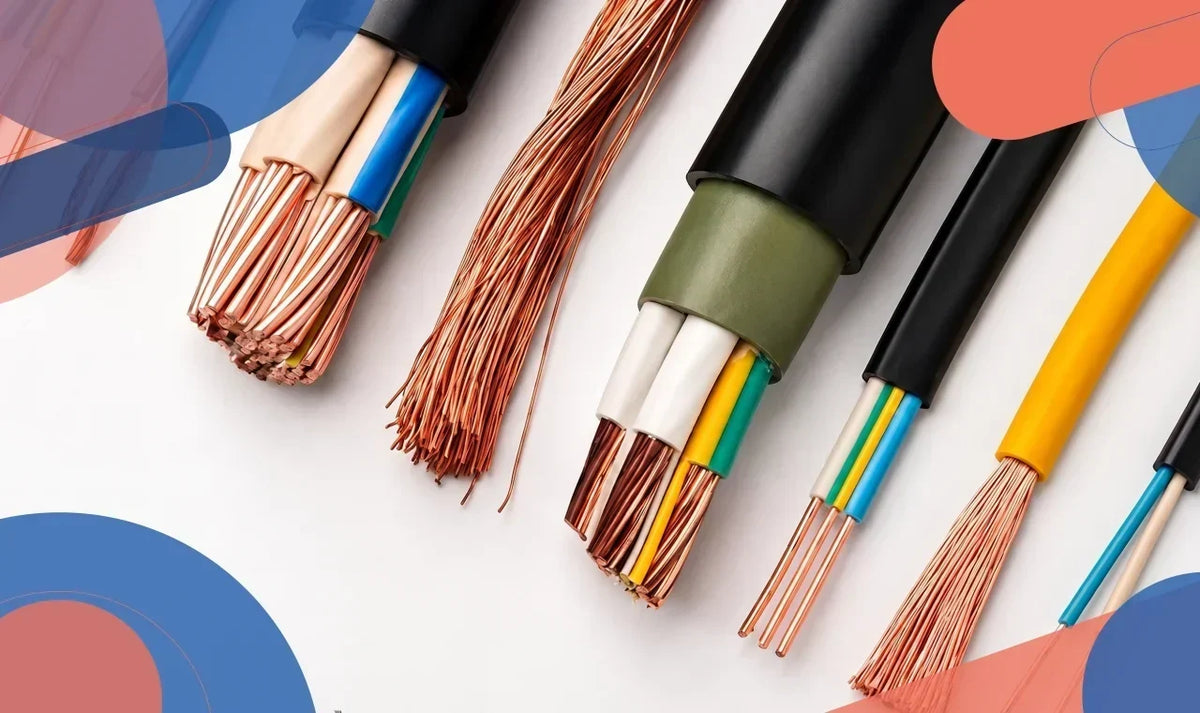

Calibre de cables eléctricos

Elegir de forma errónea el calibre de cables eléctricos es uno de los errores más costosos y peligrosos en cualquier obra. Un conductor mal dimensionado provoca sobrecalentamiento, caídas de voltaje severas y cortocircuitos que ponen en riesgo la instalación.

Esta guía técnica te proporcionará todos los criterios de ingeniería que necesitas para calcular la sección transversal correcta de tus conductores eléctricos y garantizar un flujo de energía eficiente.

¿Qué es el calibre de un cable y por qué importa el sistema AWG?

El espesor de un conductor determina su capacidad de conducción de corriente. En el mercado mexicano y americano, esta medida se rige bajo la norma AWG (American Wire Gauge), un sistema de estandarización inverso.

La regla fundamental de la escala AWG indica que a menor número de calibre, mayor es el diámetro del hilo de cobre y, por consecuencia, mayor es el flujo de corriente que puede soportar. Por ejemplo, un cable calibre 8 es significativamente más grueso y maneja más amperaje que un cable calibre 14.

Comprender a fondo esta relación semántica previene confusiones críticas y costosas durante la etapa de diseño y especificación de materiales en los planos eléctricos de tu obra industrial.

Factores críticos que alteran la selección del calibre

Para cumplir con las normativas de seguridad como la NOM-001-SEDE, no basta con mirar una tabla general. Existen variables físicas y ambientales que reducen la capacidad real de un conductor:

  • Temperatura de operación. Los aislamientos comunes poseen límites térmicos de 60°C, 75°C o 90°C (indicados por siglas como THHW o THWN-2). A mayor temperatura ambiente, el cable disipa menos calor y su capacidad de corriente disminuye.

  • Factor de agrupamiento. Alojar más de tres conductores portadores de corriente dentro de una misma tubería o canalización genera un efecto de calentamiento mutuo. Esto obliga a aplicar factores de corrección por derrateo.

  • Condiciones de instalación. El diseño cambia por completo si el circuito va en charola tipo escalera al aire libre, oculto en muros dentro de un tubo conduit o enterrado directamente bajo suelo.

Criterios normativos indispensables de la NOM

El marco regulatorio y de ingeniería en México exige aplicar lineamientos específicos de la norma para validar que el calibre de cables eléctricos cumpla con las auditorías de las Unidades de Verificación (UVIE):

  • Artículo 220 (Cálculo de cargas). Estipula el método oficial para determinar la demanda real de los circuitos derivados y alimentadores. Obliga a clasificar las cargas según su tipo (continuas y no continuas) y a considerar consumos mínimos por metro cuadrado para evitar el riesgo de subestimar la potencia del inmueble.

  • Artículo 310 (Conductores para alambrado). Regula las especificaciones técnicas del hilo de cobre y su aislamiento. Dicta las tablas oficiales de ampacidad y los factores de corrección por temperatura ambiente o cantidad de cables en un mismo ducto, asegurando que el alma conductora jamás supere su límite térmico.

¿Cómo elegir el calibre de cables eléctricos según el amperaje?

La corriente eléctrica se mide en amperios (A). Cada conductor posee una ampacidad nominal máxima, que representa la corriente continua que puede soportar antes de que su aislamiento sufra degradación térmica.

La siguiente tabla sintetiza la relación comercial y técnica para las aplicaciones más comunes bajo condiciones estándar:

Calibre (AWG)

Capacidad de corriente (Amperios a 75°C)

Aplicación común en instalaciones

Calibre 14

15 A

Circuitos de iluminación y alumbrado residencial

Calibre 12

20 A

Contactos comunes de pared, circuitos derivados

Calibre 10

30 A

Equipos de aire acondicionado pequeños, motobombas, hornos

Calibre 8

40 A - 50 A

Alimentadores principales residenciales, estufas eléctricas

Calibre 6

55 A - 65 A

Tableros de distribución, sistemas de climatización industrial


Pasos para calcular el calibre de cable que necesita tu instalación

Para realizar una ingeniería precisa sin depender de estimaciones empíricas, sigue este procedimiento secuencial obligatorio.

Determina la carga total (Watts)

Identifica la potencia nominal de cada equipo que se conectará simultáneamente al circuito. Esta información se localiza en las placas de datos de los motores o electrodomésticos y se expresa en Watts (W) o Voltiamperios (VA).

Calcula la corriente en Amperios

Utiliza la Ley de Ohm para obtener la corriente de diseño. Para un sistema monofásico básico (127 Volts), divide los Watts totales entre el voltaje de suministro:

I=P/V

Donde I es la corriente en amperios, P es la potencia en Watts y V es la tensión en Volts. Para sistemas bifásicos o trifásicos, se debe integrar el factor de raíz de tres y el factor de potencia.

Aplica el factor de seguridad

La norma eléctrica exige que los circuitos operen con un margen de protección. Multiplica los amperios resultantes por 1.25. Este ajuste garantiza que el conductor trabaje de forma holgada ante picos de demanda continuos superiores a tres horas.

Verifica la caída de tensión por distancia

Cuando la distancia entre el tablero de distribución y la carga supera los 30 metros, la resistencia natural del cobre provoca una pérdida de voltaje. La normativa mexicana estipula que la caída de tensión máxima no debe exceder el 3% en circuitos derivados. Si tu cálculo arroja una pérdida mayor, escala la selección a un calibre más grueso para mitigar el problema.

Conversión y diferencias: Calibres AWG vs. Milímetros cuadrados (mm²)

En proyectos de procedencia internacional o planos industriales de origen europeo, es habitual encontrar la sección del conductor expresada en milímetros cuadrados (mm²) bajo la norma IEC, en lugar del estándar americano AWG.

Es vital entender que no son equivalencias exactas, sino aproximaciones comerciales. Intentar sustituir una medida de forma empírica puede provocar problemas de conexión en las terminales de las pastillas termomagnéticas:

  • AWG 12 equivale aproximadamente a 3.31mm² (en mercado IEC se utiliza comercialmente el cable de 4mm²).

  • AWG 10 corresponde a 5.26mm² (su equivalente comercial más cercano es 6 mm²).

Utilizar la sección métrica correcta evita variaciones de resistencia que alteren el rendimiento de la red eléctrica.

Riesgos técnicos y económicos de un cálculo incorrecto de calibre

Una decisión errónea en esta etapa no solo compromete la integridad física de los usuarios, sino que también impacta de forma directa los costos operativos y de mantenimiento del proyecto debido a las siguientes repercusiones:

  • Peligro de siniestros. El exceso de corriente en un conductor delgado destruye el recubrimiento plástico, generando cortocircuitos e incendios.

  • Daño a equipos. Un voltaje deficiente por caída de tensión fuerza a los motores eléctricos a consumir más corriente, quemando sus devanados internos.

  • Costos por sobredimensionamiento. Instalar un calibre excesivo (por ejemplo, usar calibre 8 donde un calibre 12 era óptimo) eleva los costos de material de forma innecesaria y dificulta el cableado en las canalizaciones.

Encuentra cables eléctricos certificados para tu proyecto

Contar con cables eléctricos certificados que superen las pruebas de laboratorio vigentes es indispensable para garantizar el éxito de cualquier obra de infraestructura. En PEFSA, entendemos las exigencias del sector, por lo que consolidamos las mejores marcas de material eléctrico en un solo lugar, facilitando el suministro oportuno de tus insumos de cableado.

Como distribuidores autorizados, contamos con un inventario permanente de fabricantes líderes de la industria como Viakon y Argos. Sus líneas de conductores de cobre garantizan alta pureza, flexibilidad superior y el cumplimiento estricto de las normativas de seguridad mexicanas.
